    Sziasztok, Üdv Mindenkinek!
    Kérdésem lenne a szakikhoz.

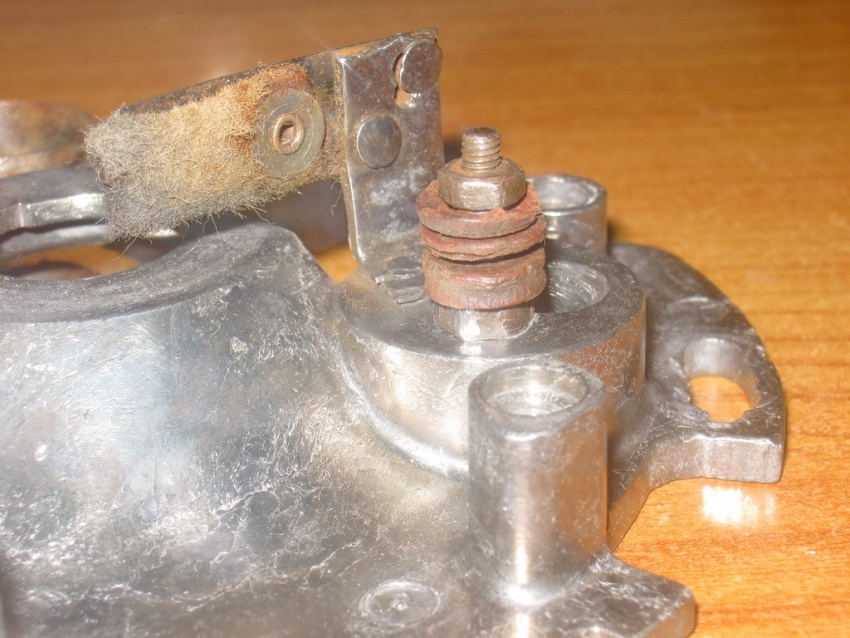

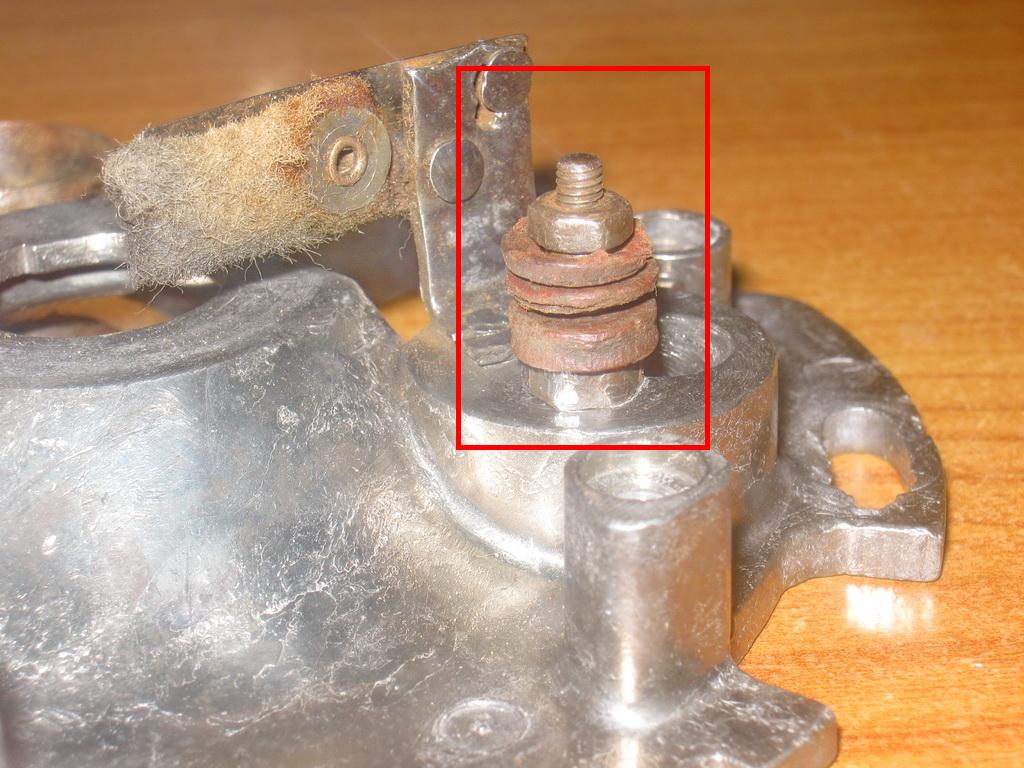

    Rakok össze egy gyújtás és van egy csatlakozó amit nem tudok beazonosítani.
    Mit kell ide kötni?

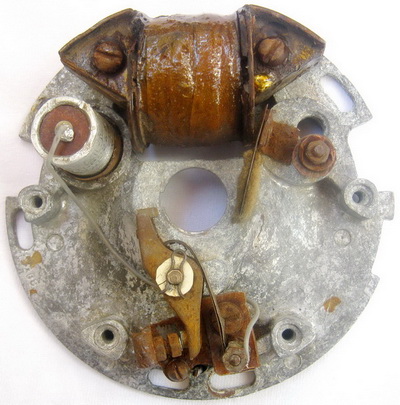

    Van egy hasonló komplett gyújtásom, de azon nincs ilyen csatlakozási pont.
    Click image for larger version

Name:	IMG_1492-1.jpg
Views:	1
Size:	197.8 KB
ID:	156758Click image for larger version

Name:	IMG_1497-1.jpg
Views:	1
Size:	131.1 KB
ID:	156760

    A válaszokat előre is köszönöm.
    Attached Files

  • #2
    Szerintem a kondenzátort.

    Komment


    • #3
      A kondenzátort nem a megszakítóhoz kell kötni?

      Komment


      • #4
        Szerintem vezetékkapocsként szolgál.Szerelhetőbbé teszi a megszakítót,nem kell három vezetéket rákötni,igy könnyebb a beálitás a helyén való csiszolás.
        Titus kedvelte ezt.
        "Rohan az életed és rohan az út.Elmarad mögötted lassan a múlt.Nem tudod biztosan,hogy hová is mész,de úgy is észre veszed ha oda érsz."V.A.

        Komment


        • #5
          sykes eredeti hozzászólása Hozzászólás megtekintése
          A kondenzátort nem a megszakítóhoz kell kötni?
          De igen. De amint látom a kondenzátornak van egy foglalat kialakítva. Logika szerint - ahogy Mátéapu is írja - ez egy szigetelt vezetékkapocs lehet, ahova egy sima vezetékkel be lehet kötni a megszakítót és a kondenzátort. A megszakító kalapács rögzítőcsavarja alatt is van egy csavaros vezetékcsatlakozóhoz hasonlító lemez. Szerintem ide kell kötni a vezeték egyik, a bekarikázott csatlakozóhoz pedig a másik végét. Ehhez a végéhez csatlakozhat a kondenzátor vezetéke. Ha jól el van szigetelve, akkor ennek működnie kell.
          Titus kedvelte ezt.

          Komment


          • #6
            Én is osztom az előttem szólók véleményét. Szerintem is egy vezeték csomópont az. A bakelit alátétek töltik be a szigetelés szerepét, és oda van kötve a megszakító a kondi és a slusszvezeték.
            Titus kedvelte ezt.

            Komment


            • #7
              Üdv sykes!
              A többiek jól írták, én is egyetértek velük.
              Szépen letisztítottad az alaplapot, valami oldószerrel dolgoztál?
              Látom jó helyre került a kalapácsom.

              Komment


              • #8
                Köszönöm Mindenki segítségét!
                Most már képben vagyok. Nagyon hasznos volt az összes hozzászólás.
                Szerintetek érdemes még ezzel a kondival foglalkoznom?( egyáltalán eredeti lehet ez?)
                Ki lehet mérni, hogy működőképes e még?
                Napi használatban ez a blokk már nem lesz.
                Click image for larger version

Name:	IMG_1450.jpg
Views:	1
Size:	193.0 KB
ID:	138846

                Komment


                • #9
                  Titus eredeti hozzászólása Hozzászólás megtekintése
                  Üdv sykes!
                  A többiek jól írták, én is egyetértek velük.
                  Szépen letisztítottad az alaplapot, valami oldószerrel dolgoztál?
                  Látom jó helyre került a kalapácsom.
                  Köszi!

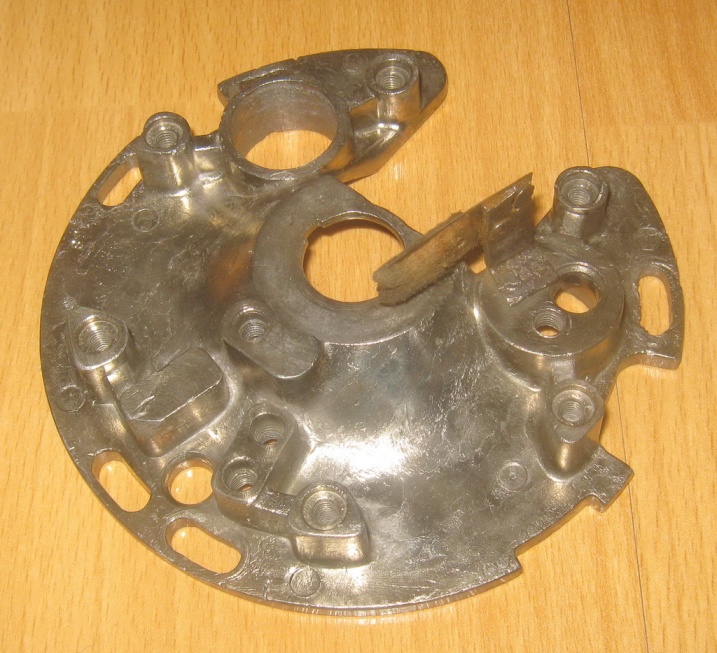

                  Előtte:
                  Click image for larger version

Name:	IMG_1077-1.jpg
Views:	2
Size:	83.1 KB
ID:	138849

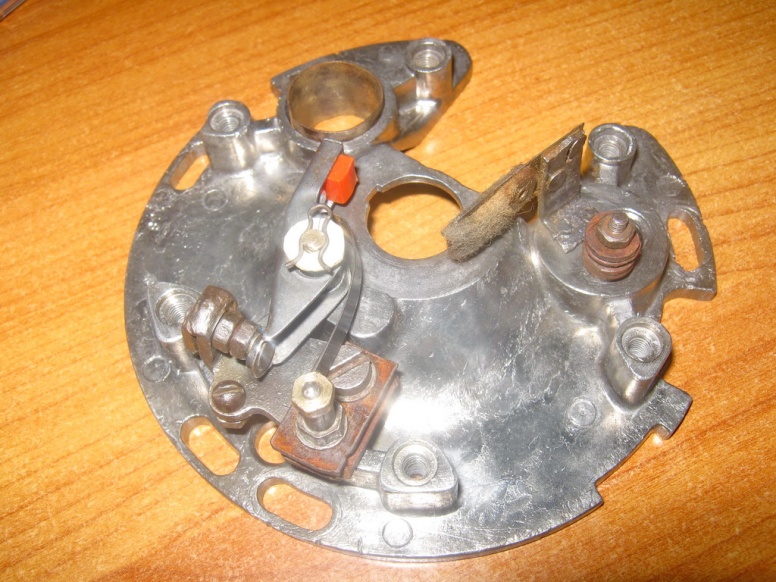

                  Utána:
                  Click image for larger version

Name:	IMG_1477-1.jpg
Views:	2
Size:	194.4 KB
ID:	138850

                  Hideg zsíroldó kb 5 perc, majd kézi miniköszörűben bronzkoronggal lassú fordulaton letisztítva.
                  sepy, Titus és 2 további látogató kedvelte ezt.

                  Komment


                  • #10
                    sykes eredeti hozzászólása Hozzászólás megtekintése
                    Köszönöm Mindenki segítségét!
                    Most már képben vagyok. Nagyon hasznos volt az összes hozzászólás.
                    Szerintetek érdemes még ezzel a kondival foglalkoznom?( egyáltalán eredeti lehet ez?)
                    Ki lehet mérni, hogy működőképes e még?
                    Napi használatban ez a blokk már nem lesz.
                    [ATTACH=CONFIG]20016[/ATTACH]
                    Szia
                    Igen ki lehet "mérni" hogy jó e kondenzátor.
                    Az én gyakorlati módszeremhez nem kell más csak egy fázisceruza és egy 1n4007 dióda (vagy valami hasonló).
                    A dióda egyik végét a kondi középső kivezetéséhez kell kötni, a másik kivezetésével meg kell érinteni a fázisba dugott fázisceruza végét (a kondenzátor külső test-telését tartva). A lámpácskának el kell halványulnia ahogy a kondenzátor szépen feltöltődik.(ez eddig jó) Ekkor a fázisceruzától elvéve, egy szigetelt csavarhúzóval rövidre zárva a kondenzátor kivezetését ami egy kis csattanással jelezni fogja hogy fel volt töltve.
                    De megbízhatóan akkor nevezhetjük jónak a kondenzátort, ha a fázisceruzás feltöltés után még tíz perc elteltével is megmarad benne a töltés avagy a rövidre zárás kisülést produkál.
                    sepy, CZsolti és kedvelte ezt.

                    Komment


                    • #11
                      Köszönöm szépen a leírást.
                      Kipróbálom.
                      Nem jutott eszembe, de úgy is ki lehet próbálni, hogy egy működő rendszerre bekötöm.
                      Na ezt is kipróbálom.
                      A Danuviámban kívül van a kondi, így kb 2 perc alatt lehet cserélni.

                      Komment


                      • #12

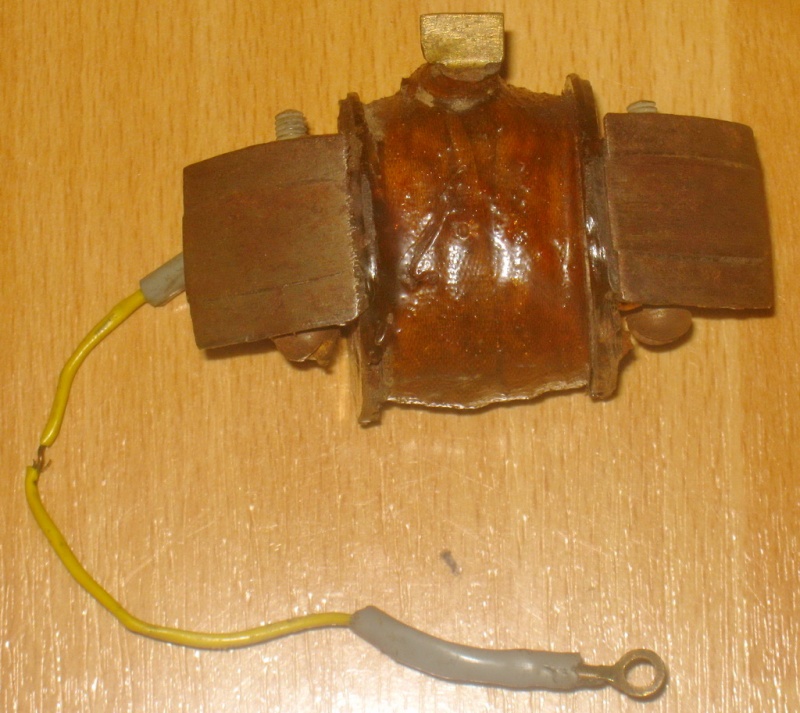

                        Szerintetek ez eredeti vezeték lehet?
                        Click image for larger version

Name:	IMG_1498-1.jpg
Views:	1
Size:	188.2 KB
ID:	138861Click image for larger version

Name:	IMG_1500-1.jpg
Views:	1
Size:	193.1 KB
ID:	138862

                        Komment


                        • #13
                          Köszi a választ! Mástól is hallottam erről a hideg zsíroldóról, most már nekem is ki kell próbálom.
                          A gyújtótekercsed vezetéke szerintem eredeti lehet. Meg elég nehéz lenne egy újat ráforrasztani a régi vezeték csonkjára úgy, hogy a forrasztás nem is látszik.
                          Egyébként szép a tekercsed, biztos nem zárlatos.

                          Komment


                          • #14
                            Nem vagyok biztos benne, hogy nem zárlatos.
                            Most jutottam el oda, hogy tekercseket keresgéljek.
                            Világítót találtam jó. Egy működőből kiszedtem.

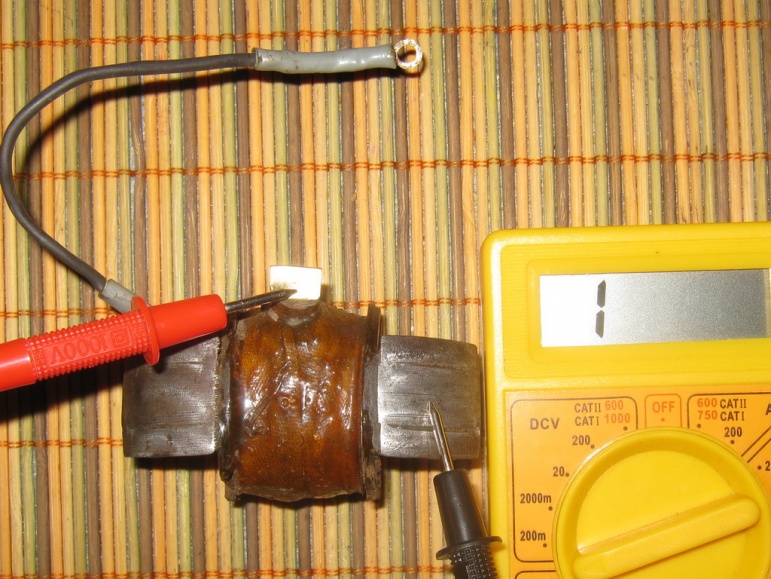

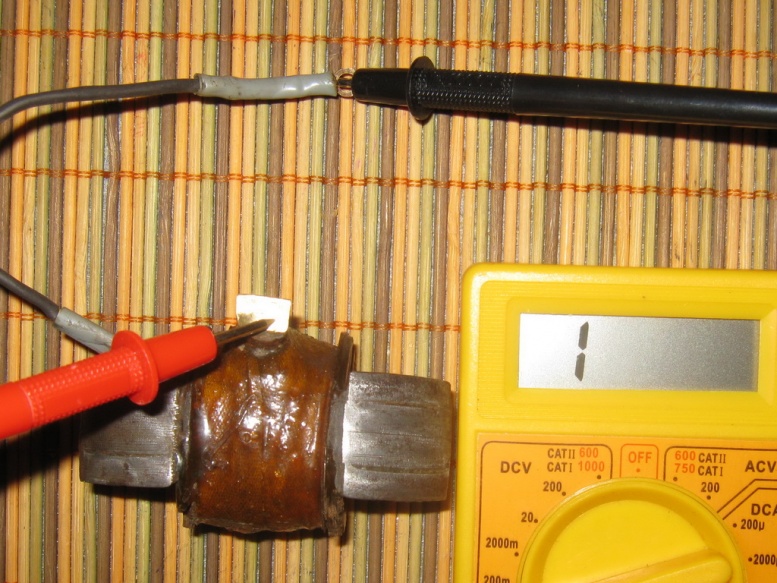

                            Az eredeti gyújtó tekercsen ezt mértem:
                            Click image for larger version

Name:	IMG_1533-1.jpg
Views:	1
Size:	198.9 KB
ID:	138870Click image for larger version

Name:	IMG_1534-1.jpg
Views:	1
Size:	199.0 KB
ID:	138871Click image for larger version

Name:	IMG_1535-1.jpg
Views:	1
Size:	200.1 KB
ID:	138872
                            A 2. és 3. képen is kellene ellenállás értéket mutatnia?
                            Lehet, hogy béna kérdés, de nem értek hozzá.
